Размеры умывальника: как правильно читать чертеж и выбрать нужный размер

При обустройстве ванной стоит задача выбрать все элементы интерьера, которые будут функциональными и гармонично сочетаться между собой. Кроме внешнего вида, важно также учесть габариты и особенности установки каждого изделия. Неправильно подобранный умывальник может привести к дискомфорту в использовании и нарушить общий вид ванной комнаты. В статье рассмотрим, как правильно читать чертеж умывальника, чтобы сделать выбор, максимально соответствующий вашим потребностям.

Для вашего удобства на сайте Miraggio на странице каждого товара под его описанием находится раздел Документация, здесь вы найдете 3D-модель, чертежи, технический паспорт и инструкцию. Также, вы можете просмотреть 3D-модель в галерее товара и посмотреть, как будет выглядеть раковина со всех сторон. Каждый из этих документов имеет активную ссылку для скачивания, нажмите на него и на устройство загрузится соответствующий документ в PDF формате. Также среди основных изображений можно просмотреть чертеж, не скачивая его.

Чертеж содержит наиболее точную информацию о размерах, форме и других особенностях умывальника, которые важно учесть перед его покупкой.

Основные элементы чертежа

На чертеже каждое изделие изображено в нескольких плоскостях для понимания всех габаритов и имеющихся отверстий. Особенно эти характеристики важны, если умывальник устанавливается на мебель, в нишу, врезным способом под столешницу или подвесным.

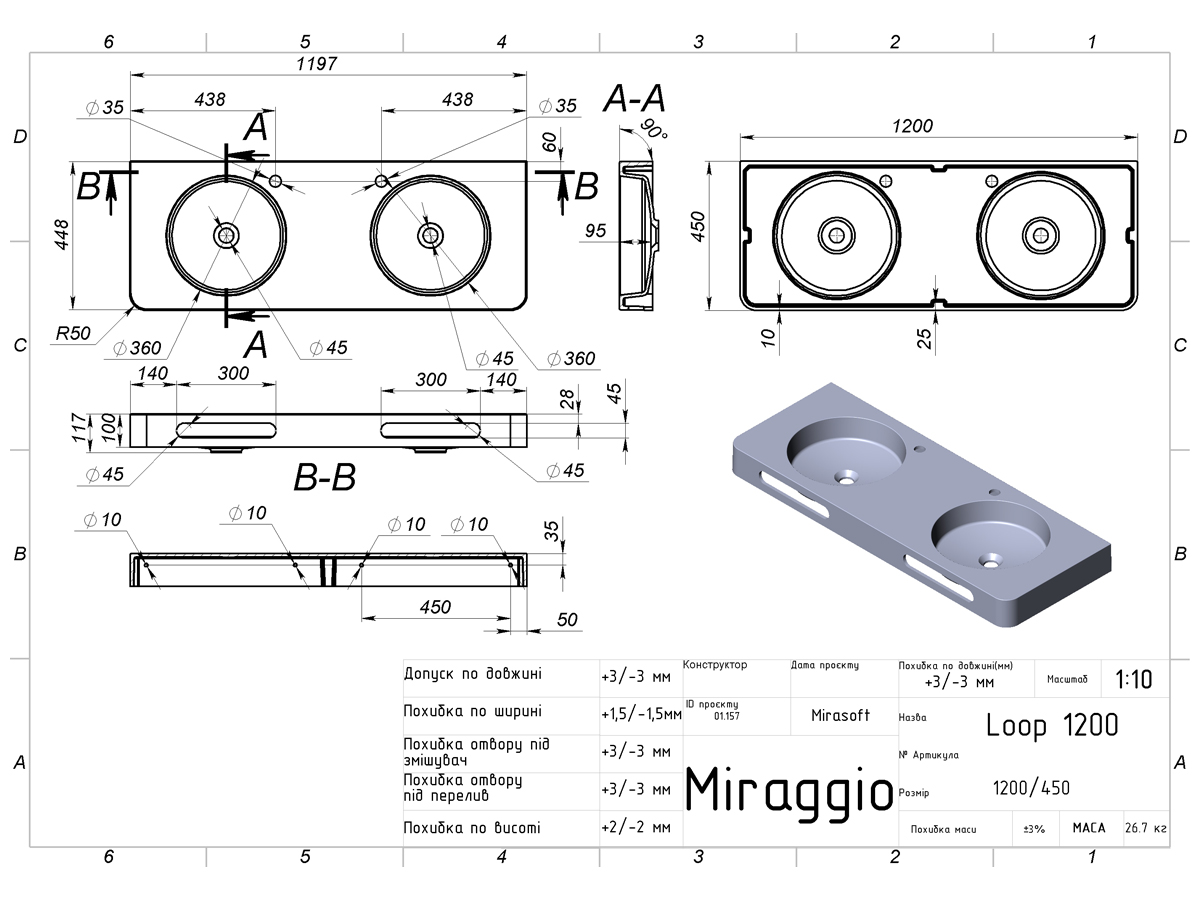

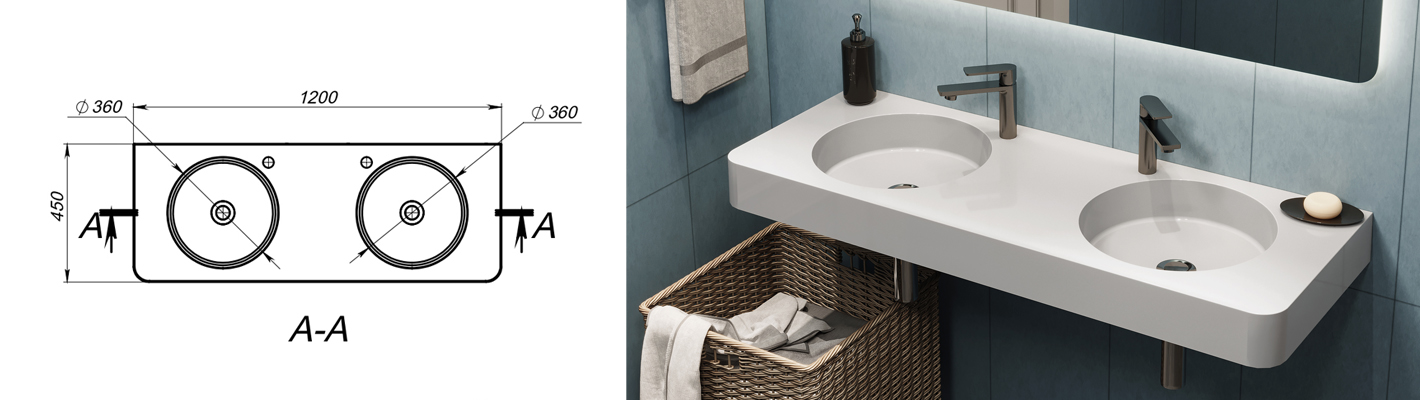

Рассмотрим чертеж на примере умывальника LOOP 1200 Mirasoft.

Общий вид чертежа:

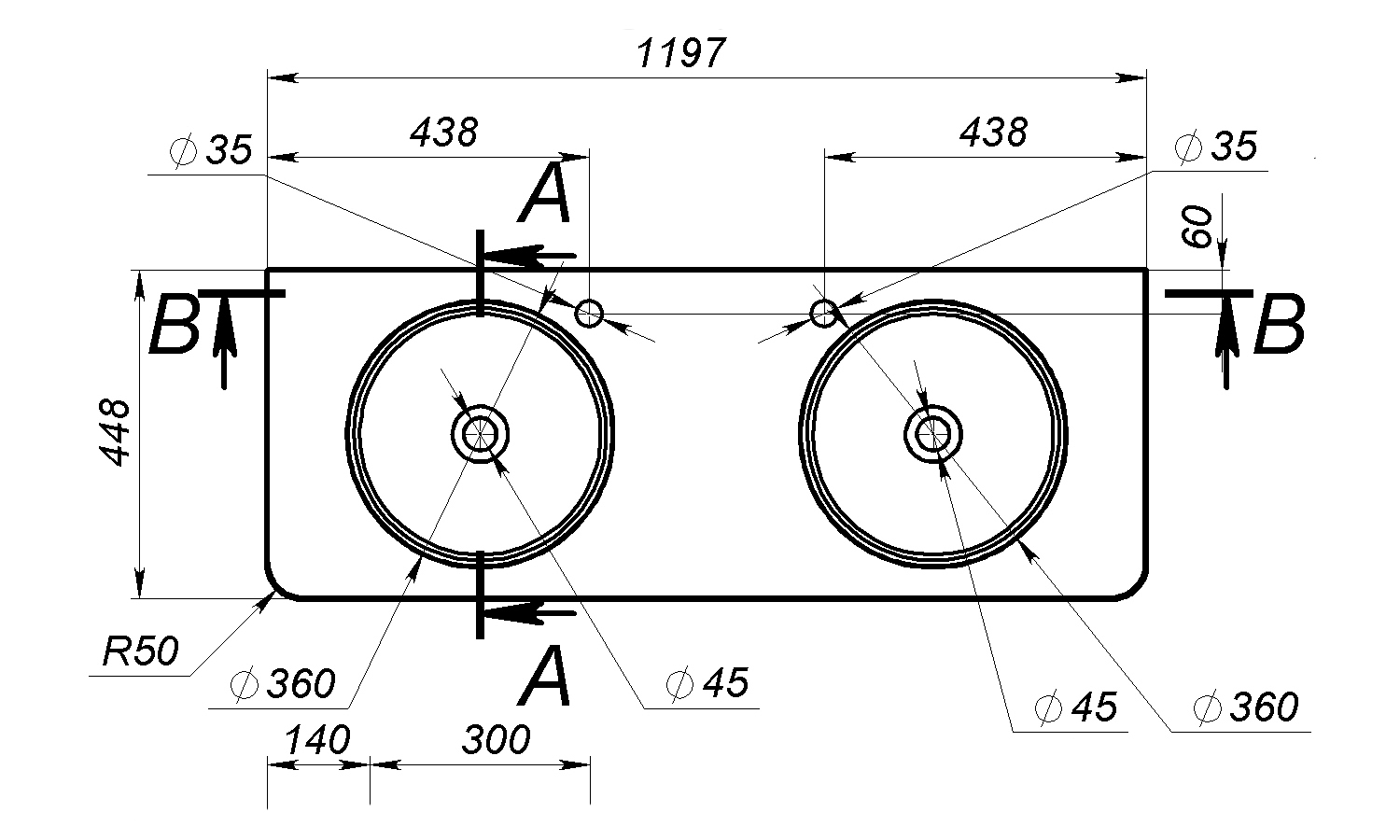

Вид сверху на чертеже обозначен буквами А-В – это общий вид умывальника. Здесь указаны: ширина и глубина умывальника, расположение отверстий под смеситель и перелив, их диаметры, размеры внутренней чаши (в данном умывальнике указан диаметр чаши). Все данные указываются в миллиметрах.

Из чертежа видно, что ширина умывальника LOOP-1200 Mirasoft составляет 1197 мм по верху, а глубина – 448 по верху с каждой стороны. Матрицы имеют трапециевидную форму, поэтому изделия имеют расширение часто вниз, иногда вверх.

Расстояние от края до отверстий под смеситель – 438 мм, их диаметр 35 мм. Диаметр внутренних чаш имеет 360 мм. Все умывальники Miraggio имеют стандартное сливное отверстие диаметром 45 мм. Расстояние от задней стенки умывальника до чаши – 60 мм, радиус закругления края раковины – R50.

Вид сверху

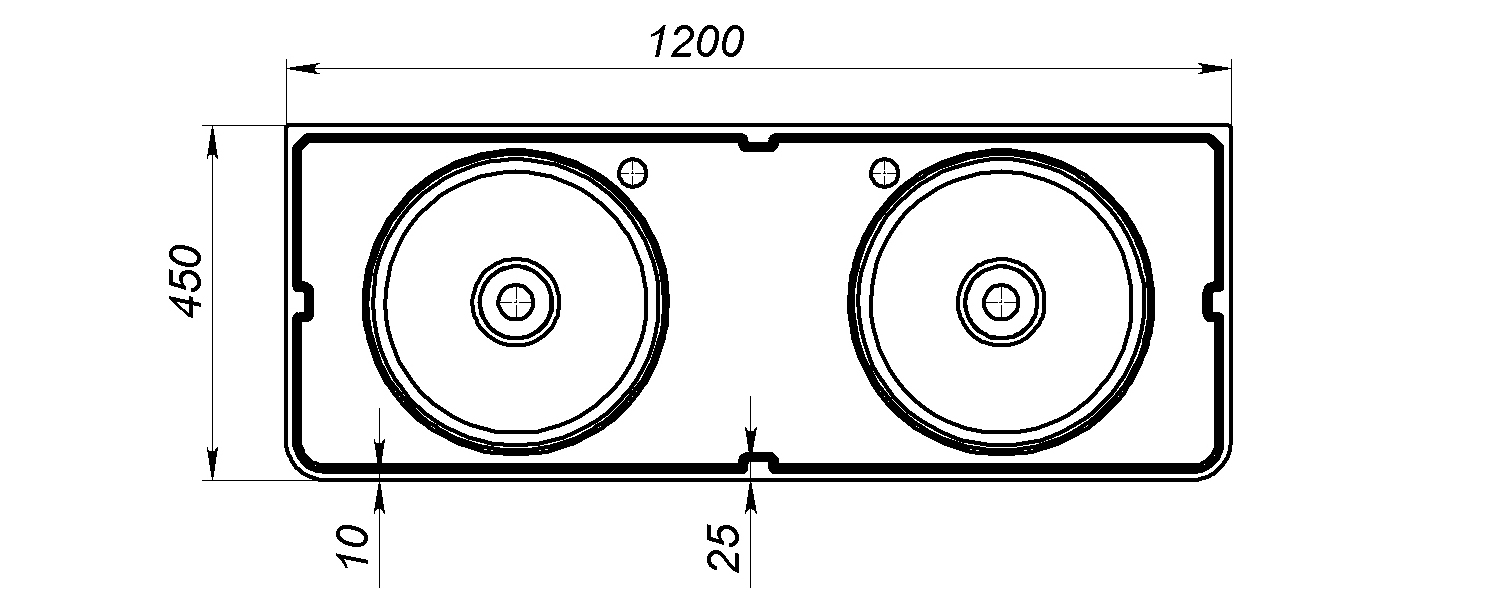

Вид снизу

Здесь видно, что по низу умывальник на 3 мм шире.

По нижнему виду чертежа есть дополнительные данные: толщина стенки раковины 10 мм, усиление конструкции 25 мм.

Плоскости А-А и В-В дают нам представление о виде умывальника в разрезе. Они показывают толщину стен, форму внутренней части умывальника и высоту изделия, дополнительные отверстия.

Так, например, общая высота умывальника LOOP 1200 Mirasoft составляет 117 мм, при этом высота борта умывальника – 100 мм..

Глубина чаши равна 95 мм, угол наклона стенок умывальника имеет 90, а это означает, что при подвесном типе монтажа раковина будет плотно прилегать в стык к стене.

Также на чертеже изображены отверстия для полотенца, их размеры составляют 300х45 мм с радиусом округления 45, которые находятся на расстоянии 140 и 28 мм от краев умывальника. Диаметр отверстий для креплений (при подвесном типе монтажа) – 10 мм. Расстояние от отверстия для крепления до края умывальника (сбоку) – 50 мм, а от верха до крепления – 35 мм.

Дополнительно в правом нижнем углу чертежа указано название изделия, опционально технология изготовления, возможные погрешности в размерах, как правило, она составляет не более 3 мм (обусловлено многими факторами производства), а также вес нетто в килограммах.

Умывальник LOOP 1200 Mirasoft весит 26,7 кг.

Дополнительные параметры, о которых нельзя забыть при выборе умывальника

В первую очередь клиенты привыкли учитывать ширину и глубину раковины, однако не следует забывать о других характеристиках, когда вы хотите купить умывальник.

• Учитывайте высоту умывальника – если он устанавливается на мебель, важно, чтобы их полная высота обеспечивала удобное пользование, было достаточно места под чашу и подключение сифона, эти размеры изображены на чертеже как общая высота умывальника.
• Отверстия - здесь сверхважны отверстия под сливное отверстие, это нужно учесть еще на этапе проектирования, чтобы обеспечить вывод коммуникаций. Отверстия под смеситель и перелив также нужно принять во внимание, если в вашем дизайн-проетке они не предусмотрены, можно заказать умывальник без них или по выбору с одним из них.
